性能特點：
引進德國和臺灣技術，機體采用計算機有限元設計，具有國際先進水平。

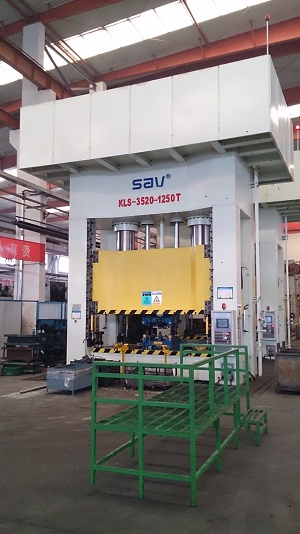

框架式研配機配有隱藏式拉桿預緊結構，內置32塊高強度銷鍵�？蚣軇傂院�，導向采用八面直角導軌，導向精度可調，抗偏載能力強。
該機為滿足用戶驗配模具及壓制鈑金件工藝，設計移動工作臺和翻轉工作臺，方便實用。機、電、液一體化安全設計，安全性優先、優越，其中油缸上下腔設支撐回路，任意位置機械安全鎖鎖定，電氣設計采用PLC集中控制，工作靈敏可靠，柔性好等特點。
適用領域：
適用于模具制造企業；所有深拉伸工藝，尤其適用于以下領域：
容器類：不銹鋼、鋁、陶瓷浴缸、壓力容器、不銹鋼洗滌槽；
大型汽車覆蓋件和零件；
各種模具的調試、驗配；
摩托車、拖拉機、航空、航天。
可選配其他功能及輔助裝置：
全噸位自動反饋沖裁緩沖裝置
常規沖裁緩沖裝置
翻轉工作臺
移動工作臺
滑塊比例調速調壓裝置
光幕安全保護裝置
機械安全鎖裝置（青島三維專利：ZL201220425695.4）
位移傳感裝置
觸摸式工業顯示屏
打料裝置（液壓式）
自動循環/不回收式電腦程控導軌潤滑裝置模具快速夾緊裝置
龍門式/四柱式模具研配機主要技術參數
注：液壓機工作尺寸可訂制，以下工作臺尺寸為該型號液壓機常用工作臺尺寸。
|
項目 |
單位 |
KLS/YS32-H-100T |
KLS/YS32-H-150T |
KLS/YS32-H-200T |
KLS/YS32-H-300T |
KLS/32-H-400T |
KLS/32-H-500T |
|
壓制力 |
KN |
1000 |
1500/2000 |
2000 |
2000/3000 |
3000/4000 |
4000/5000 |
|
回程力 |
KN |
390 |
420 |
570 |
800 |
1000 |
1000 |
|
工作臺尺寸 |
MM |
1300×1000 |
1600×1200 |
2000×1500 |
2500×1500 |
3000×2000 |
3500×2500 |
|
開口 |
MM |
1200 |
1500 |
1700 |
2000 |
2500 |
2700 |
|
主缸行程 |
MM/S |
800 |
900 |
1500 |
1800 |
2200 |
2200 |
|
下降速度 |
MM/S |
70 |
80 |
80 |
65 |
80 |
80 |
|
加壓速度 |
MM/S |
22 |
22 |
23 |
18 |
18 |
19 |
|
上升速度 |
MM/S |
56 |
78 |
80 |
65 |
80 |
76 |
|
功率 |
KW |
7.5 |
11 |
18.5 |
30 |
37 |
45 |
